4.1. Descrição do Hardware

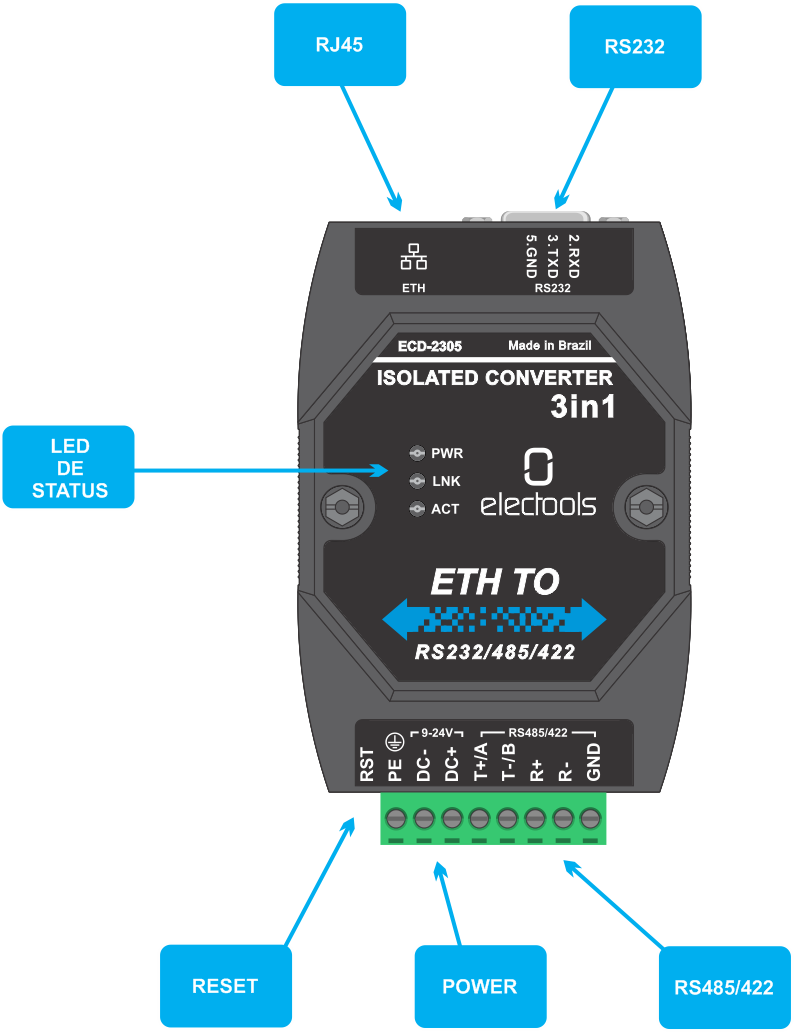

O conversor ECD-2305 é utilizado para comunicação serial RS232, RS485 e RS422 transparente para porta Ethernet, com isolamento galvânico completo na alimentação e nos sinais de comunicação. A configuração pode ser realizada via página web integrada ou pelo software de configuração. Abaixo são apresentados detalhes do hardware do conversor.
- Alimentação: O conversor pode ser alimentado com 9 à 24VDC, com proteção contra inversão de polaridade, surtos (TVS) e sobrecorrente (PTC);
- RS232: Conector DB9 com sinais TXD, RXD e GND;
- RS485: Borne com sinais A+, B- e GND. Jumper interno para habilitação de terminação de 120ohms;
- RS422: Borne com sinais TA+, TB-, RA+, RB- e GND;
- RJ45: Conector para o cabo de rede com suporte a cruzamento automático do cabo;
- Led de Status: Alimentação (PWR), Conexão (LINK) e Dados (ACT);
| Indicação | Descrição |
|---|---|
| PWR | Acende verde indicando que o conversor está alimentado. |
| LINK | (1) Acende verde quando o cabo de rede está conectado. (2) Acende verde com azul quando conexão TCP/UDP é estabelecida. |
| ACT | (1) Na transmissão de dados da porta Ethernet para porta serial o led pisca na cor vermelho. (2) Na transmissão de dados da porta serial para porta Ethernet o led pisca na cor vermelho com azul mais fraco. |
- Reset: Ao pressionar o botão de reset por mais 1 segundo o conversor irá redefinir o IP para o padrão de fábrica.
Nota! Ao resetar para o padrão de fábrica o IP é setado para 192.168.1.254.
